(2)放大器。振動過程中的各參數通過傳感器變成了輸出的很微弱的電信號，必須經過電子放大器放大才能帶動電表指針而顯示出來，或者通過記錄設備記錄下來。
        一般的測振儀放大系統的輸入阻抗是同磁電式傳感器低阻抗壓電晶體式傳感器的輸出阻抗很高，和放大線路阻抗不能匹相匹配的。
        為了把壓電晶體式傳感器的高輸出阻抗轉換成較低值，同時放大它的微弱輸出信號，在使用壓電晶體式傳感器時，還必須有前置放大器。

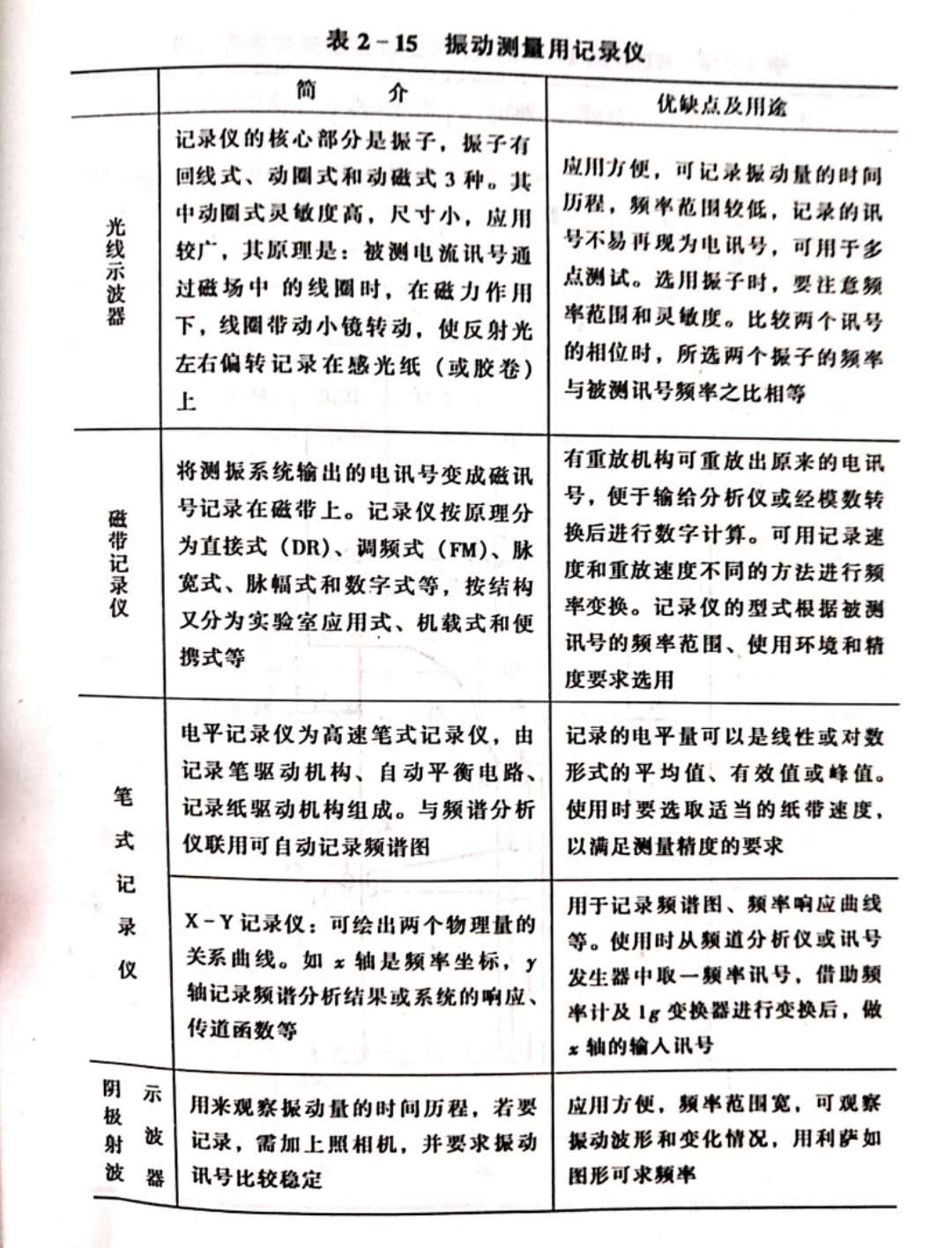

       (3)記錄指示器。為了將信號記錄下來，可將信號輸?shù)接涗泝x中，用記錄紙、膠卷或感光紙留下記錄，以便存入檔案。常用的記錄指示器有電平記錄儀、光線示波器、磁帶記錄器等，見表2-15。 激振設備

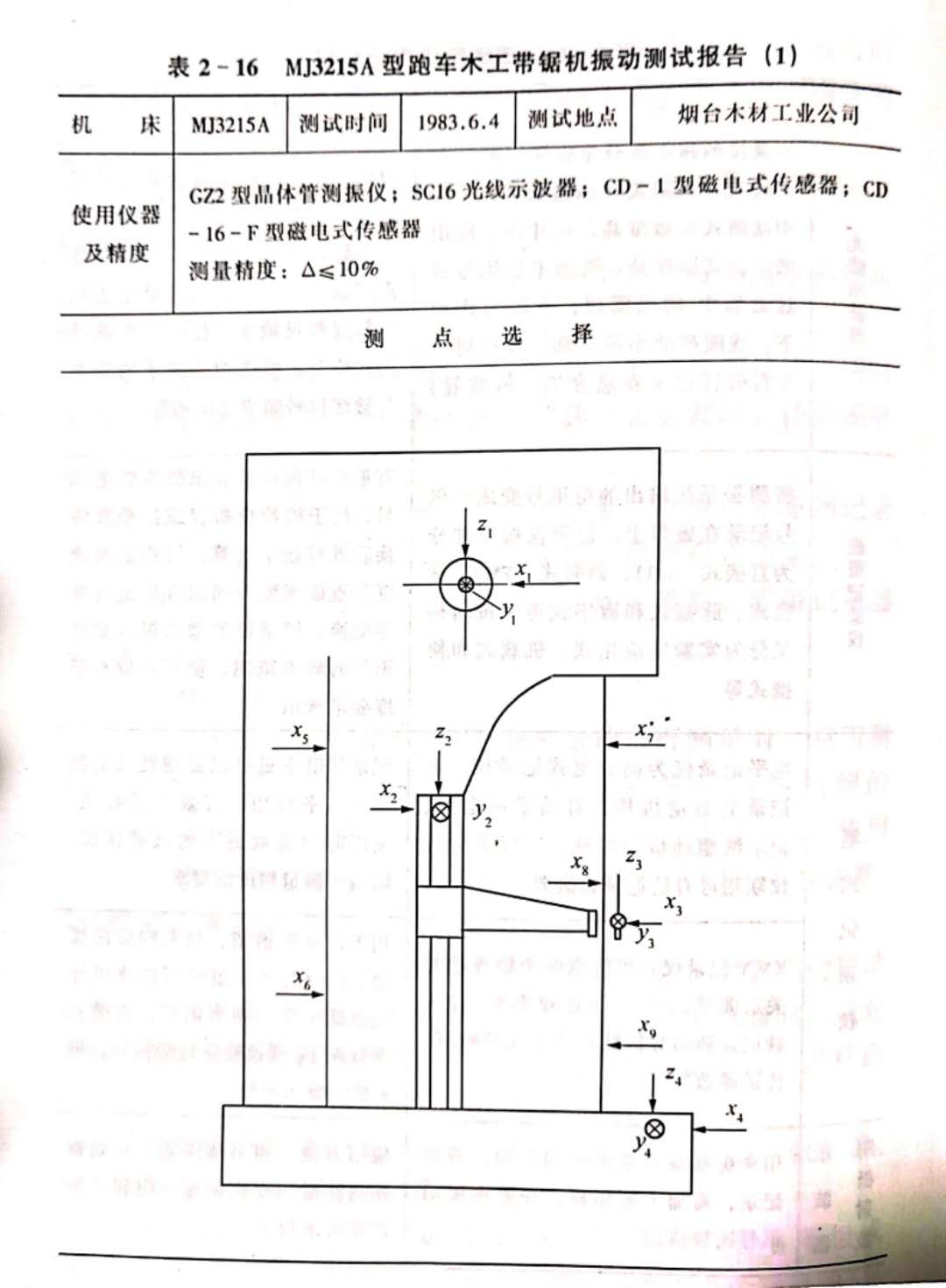

        對工作中或空運轉中的木工機床的振動進行測量時，只用測振設備即可。例如林業部木工機械產品質量檢測站檢測的《M3215A型跑車木工帶據機的振動測試報告》(表2-16)使用了CD-1型、CD-16-F型磁電式傳感器及SC16型光線示波器、G2型晶體管測振儀等。         在研究木工機床及其零部件本身的振動特性，對它們的振動系統的特性參數和動力強度測試時，或?qū)C(jī)床模型試驗時，或?qū)y(cè)振傳感器和儀器進行校準時，需要用激振設備對試件進行激振

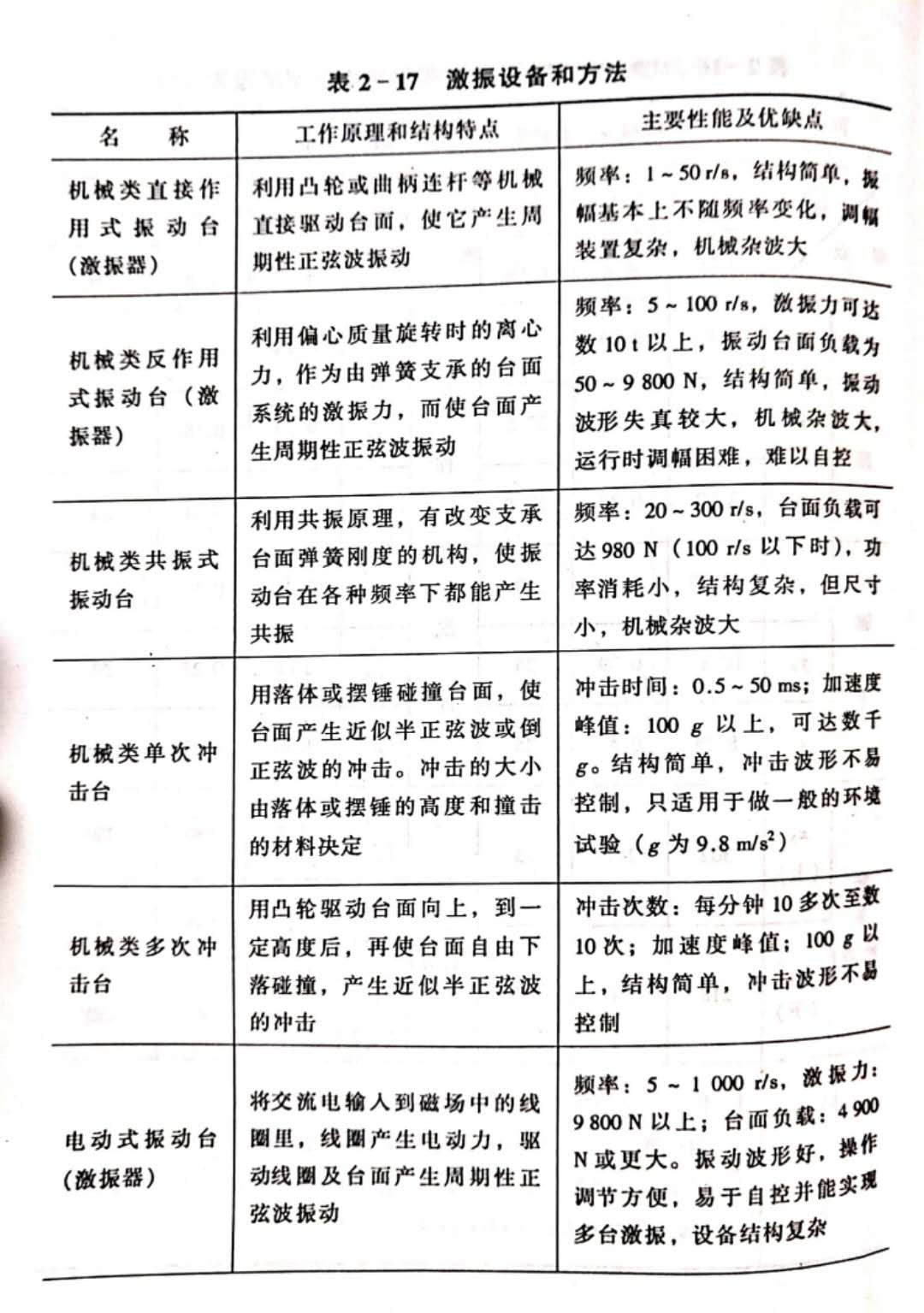

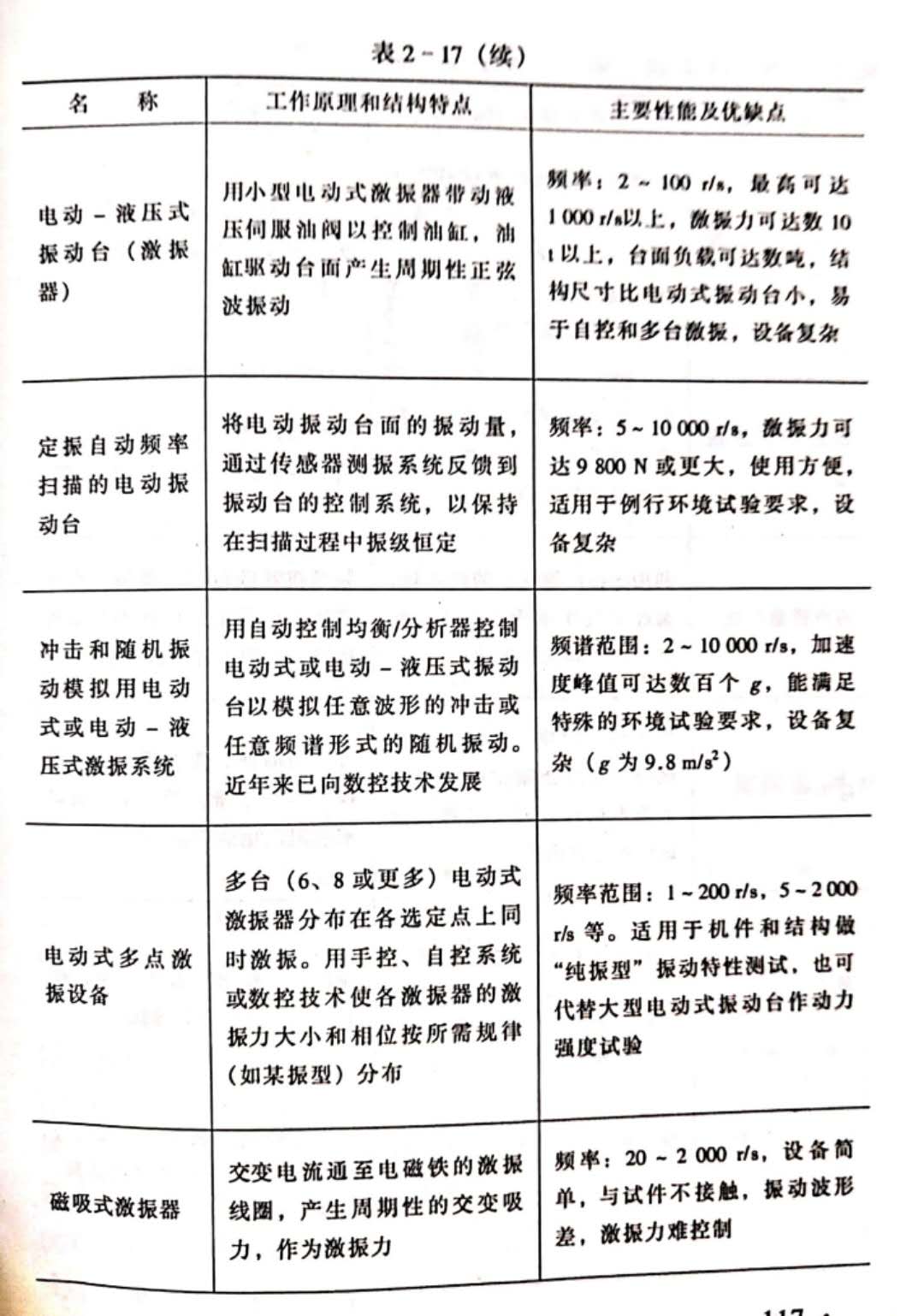

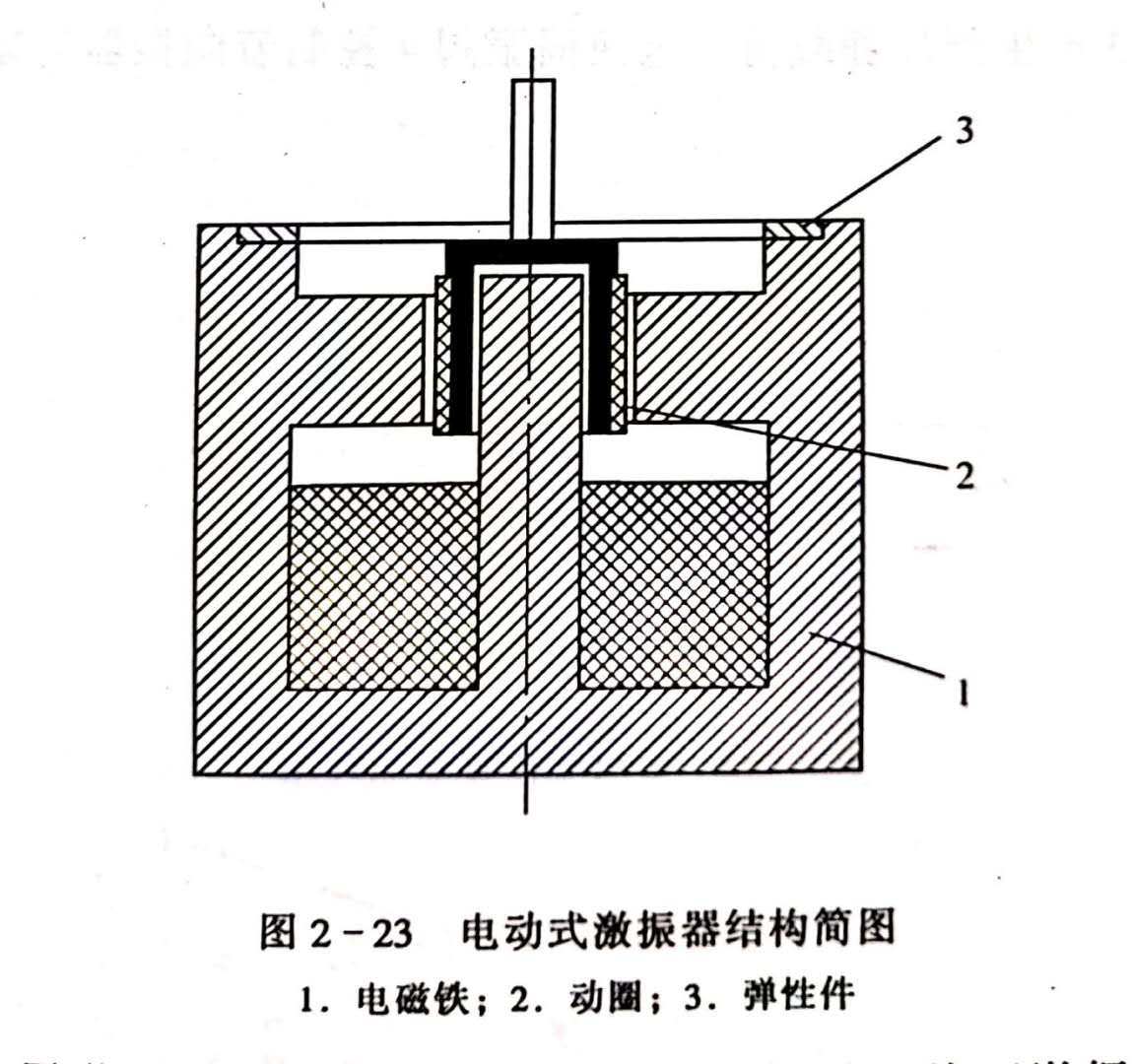

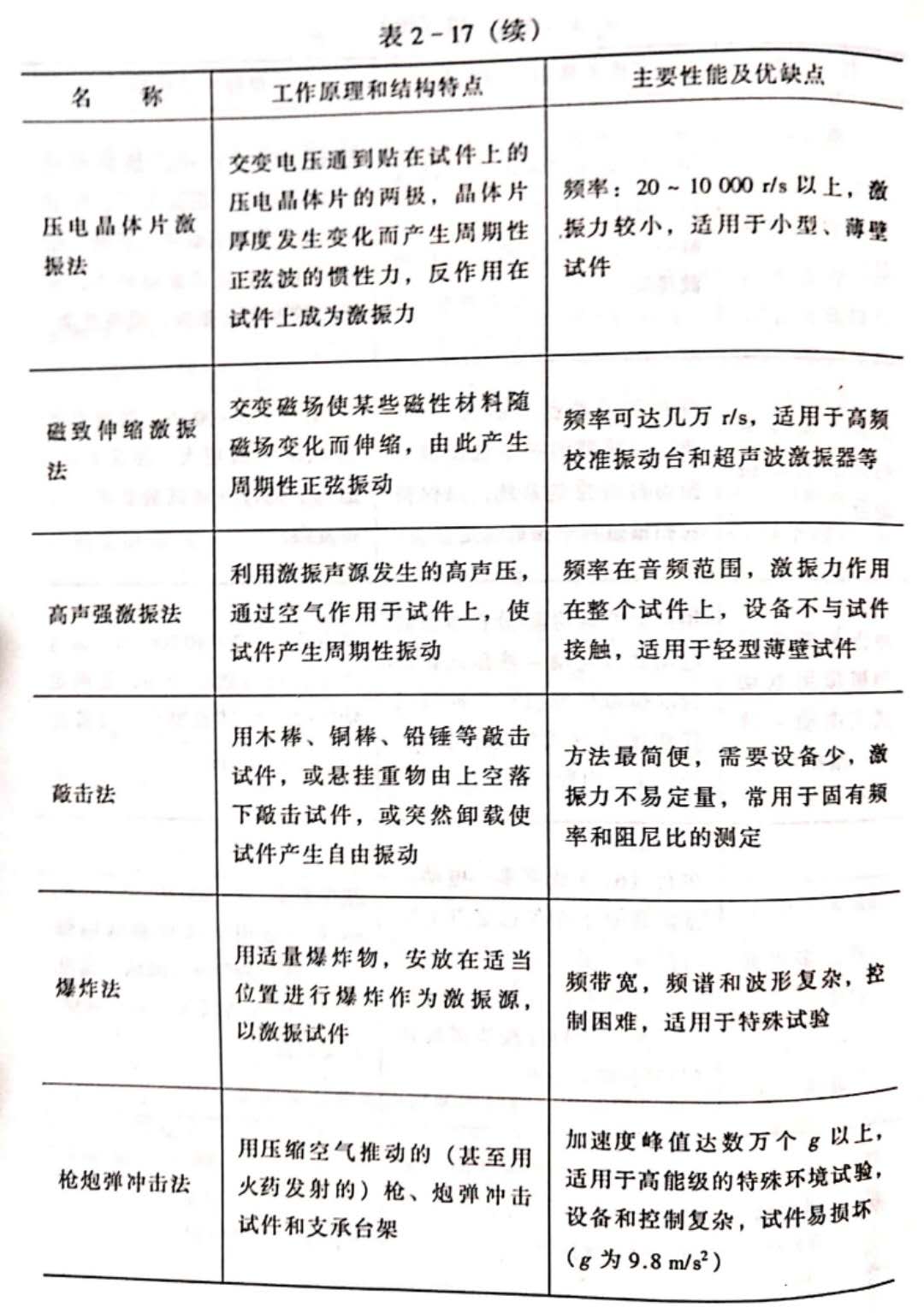

        激振設備種類較多(見表2-17)，這里僅對電動式激振器、電磁式激振器和電液式激振器進行簡單介紹。         電動式激振器由強力電磁鐵1、動圈2和彈性件3等組成(圖2-23)。動圈2與彈性件3連成一體，并通以各個頻率的交流電流，彈性件3固定在激振器殼體上。振動觸頭與彈性件連成一體而激振被測物體。         由于磁通的變化而使彈性件3發生振動，從而激振被測物體。激振力與線圈電流大小成正比。這種激振器只能做成接觸式激振器，只適用于絕對激振方式。因?yàn)樗軌虻玫筋l率范圍很寬的正弦波激振力，并且體積大而笨重。

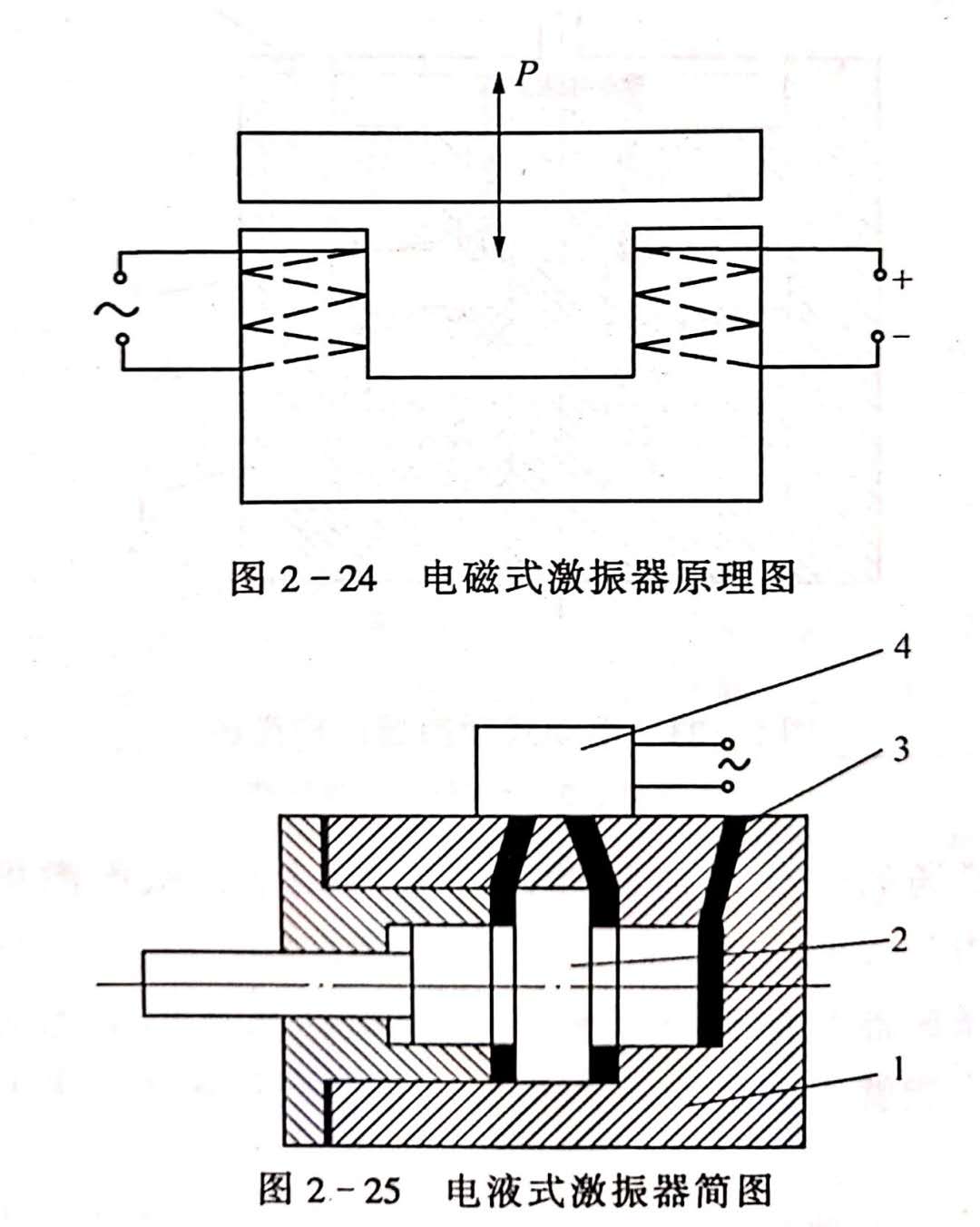

        電磁式激振器的工作，是在硅鋼片組成的鐵芯的一邊線圈通以直流電，產生磁化預載，另一邊的線圈通入各個頻率的交流電(圖2-24)，則由于磁通的交變而產生交變的激振力。為了獲得加大了的、并且接近于正弦波形、振動頻率同交流頻率相等的激振力，可在這種激振器中輸入適當?shù)闹绷麟妉0。這種激振器的優點是體積小而輕便，便于安裝，對于運轉中的機床進行非接觸式相對激振試驗特別適用。         圖2-25為電液式激振器的結構簡圖。1為缸體。電液伺服閥4控制活塞2兩邊油的流向，從而使活塞2振動而實現激振。壓力油3產生預加靜載荷。電液伺服閥4控制著激振器的頻率范圍。
        體積小、重量輕而又能產生很大的激振力是電液式激振器的優點，特別適用于重型木工機床的激振試驗。
