②絕對式傳感器。這種傳感器常被稱做地震儀式傳感器。在它的結構中有一個近似的不動參考系。         電學式傳感器中常用的有磁電式傳感器和壓電晶體式傳感器。
        國產的磁電式測振傳感器是CD系列。它是利用線圈在磁場中運動時切割磁力線，因而產生正比于振動速度的電壓的原理制成。

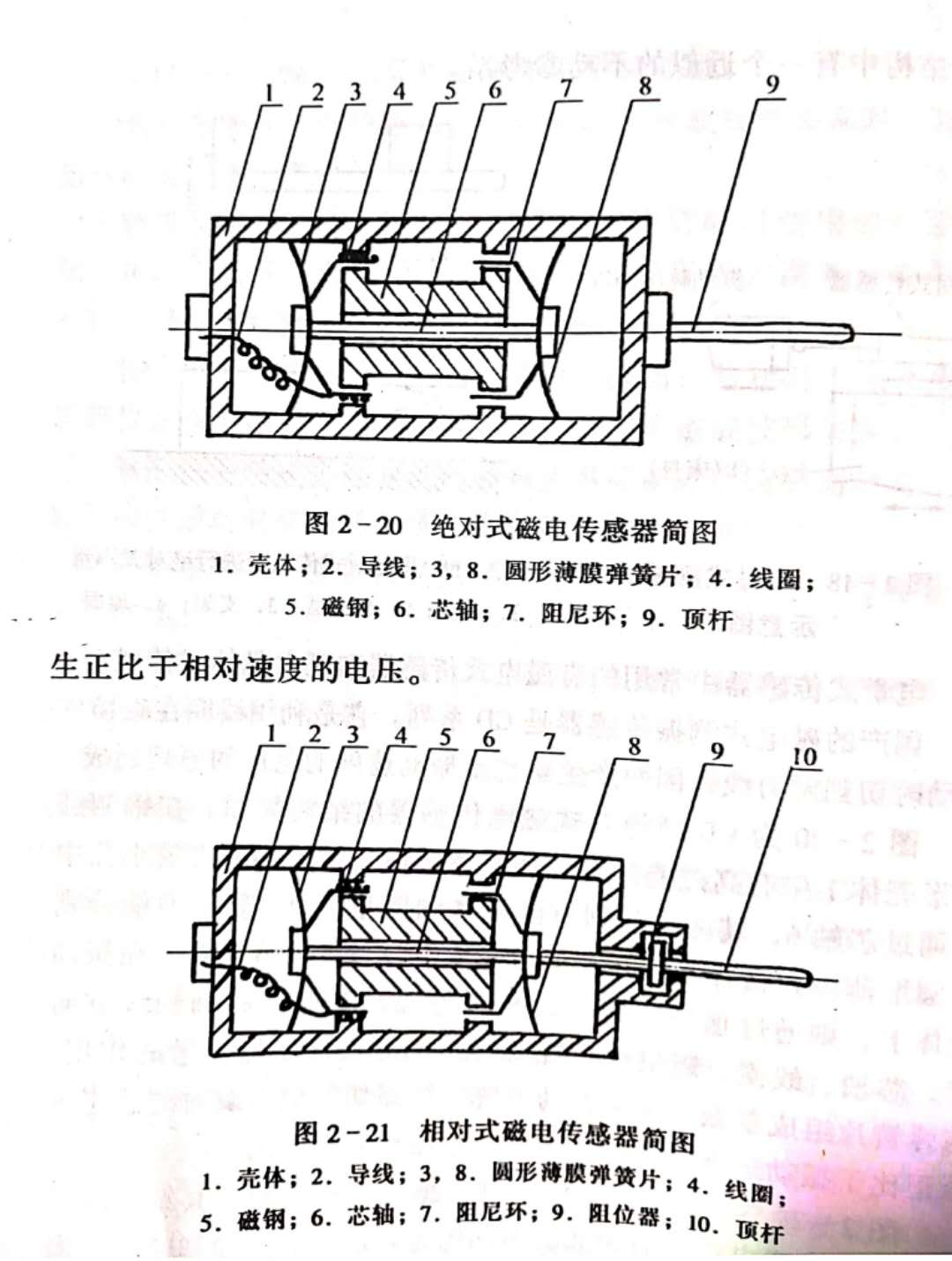

        圖2-20為CD型絕對式磁電傳感器的結構簡圖。在鋼制圓柱形殼體1中有高磁能磁鋼5和殼體相連。在磁鋼中央的小孔中間通過芯軸6，其兩端分別有線圈4和阻尼環7。磁鋼兩端分別以圓形薄膜彈簧片3和8支承在殼體中。當將傳感器安裝在振動物體上，則通過頂桿9把振動傳到外殼。方向沿芯軸軸線方向時，芯軸、線圈、阻尼環系統就起了絕對式傳感器質量的作用，與彈簧片組成單振子型的振動系統。線圈切割磁力線時的感應電壓正比于振動速度，通過引出線2把振動信號引出。         圖2-21為CD型相對式磁電傳感器結構簡圖。其結構基本上和絕對式磁電傳感器相似，不同的是將芯軸6延伸到殼體外面成為頂桿10，并附限位器9，以防頂桿運動幅度過大。
        測振時，將殼體1裝在甲物體上，頂桿10抵住乙物體。當甲、乙兩物體間有相對振動時，頂桿帶動線圈4切割磁力線就產生正比于相對速度的電壓。
        兩種傳感器的阻尼環7是為了使振動系統中有正比于速度的阻尼而設計的。
        磁電式傳感器的信號正比于振動速度，將信號進行積分可得到正比于振動位移的信號；將信號進行微分可得到正比于振動加速度的信號。這種傳感器靈敏度較高，但質量和體積較大，不宜用于測量小型機床或機器的振動。
        壓電晶體式傳感器是利用壓電晶體的壓電效應將振動加速度轉換成電壓信號。國產壓電晶體式傳感器是YD系統。

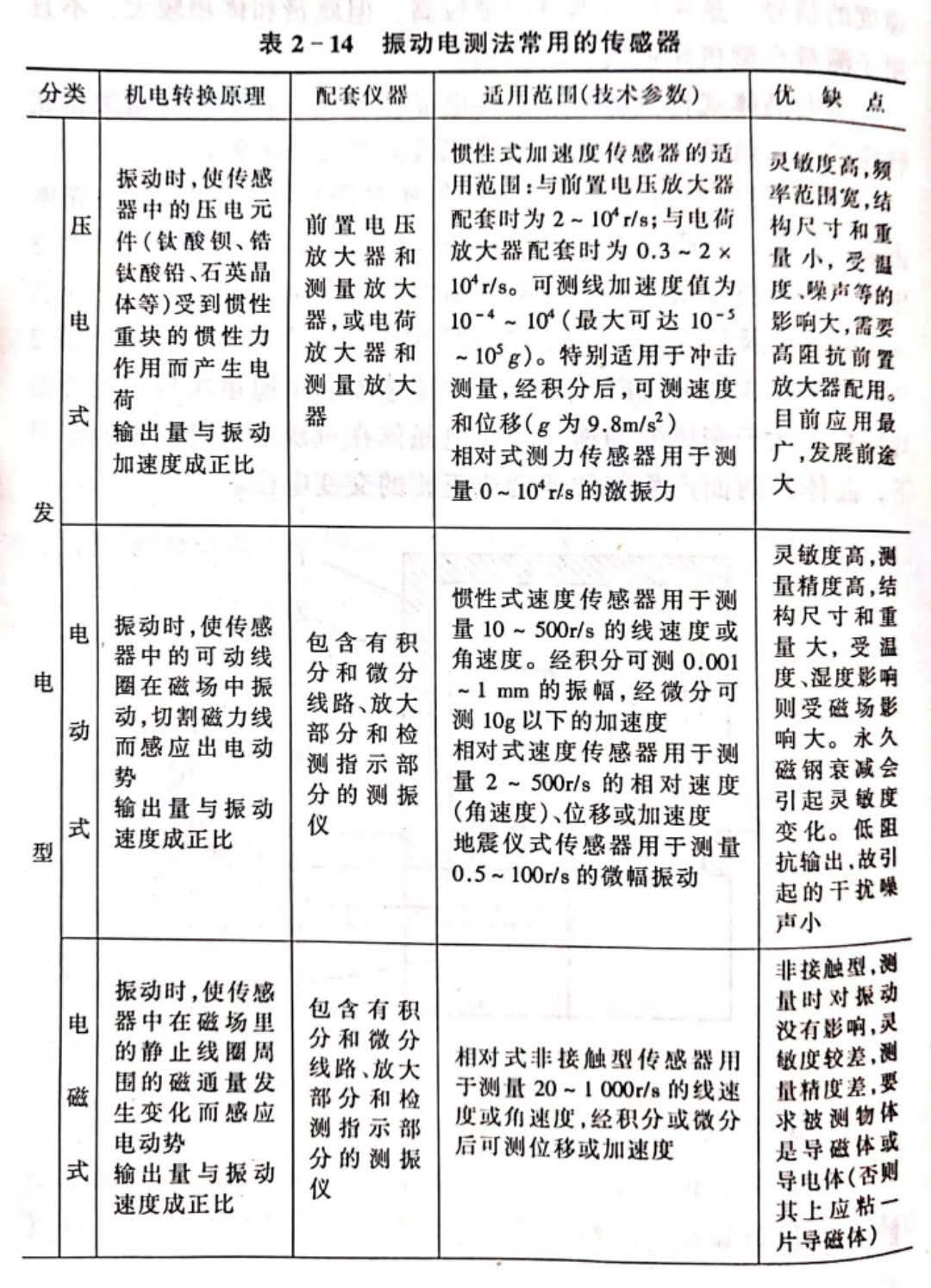

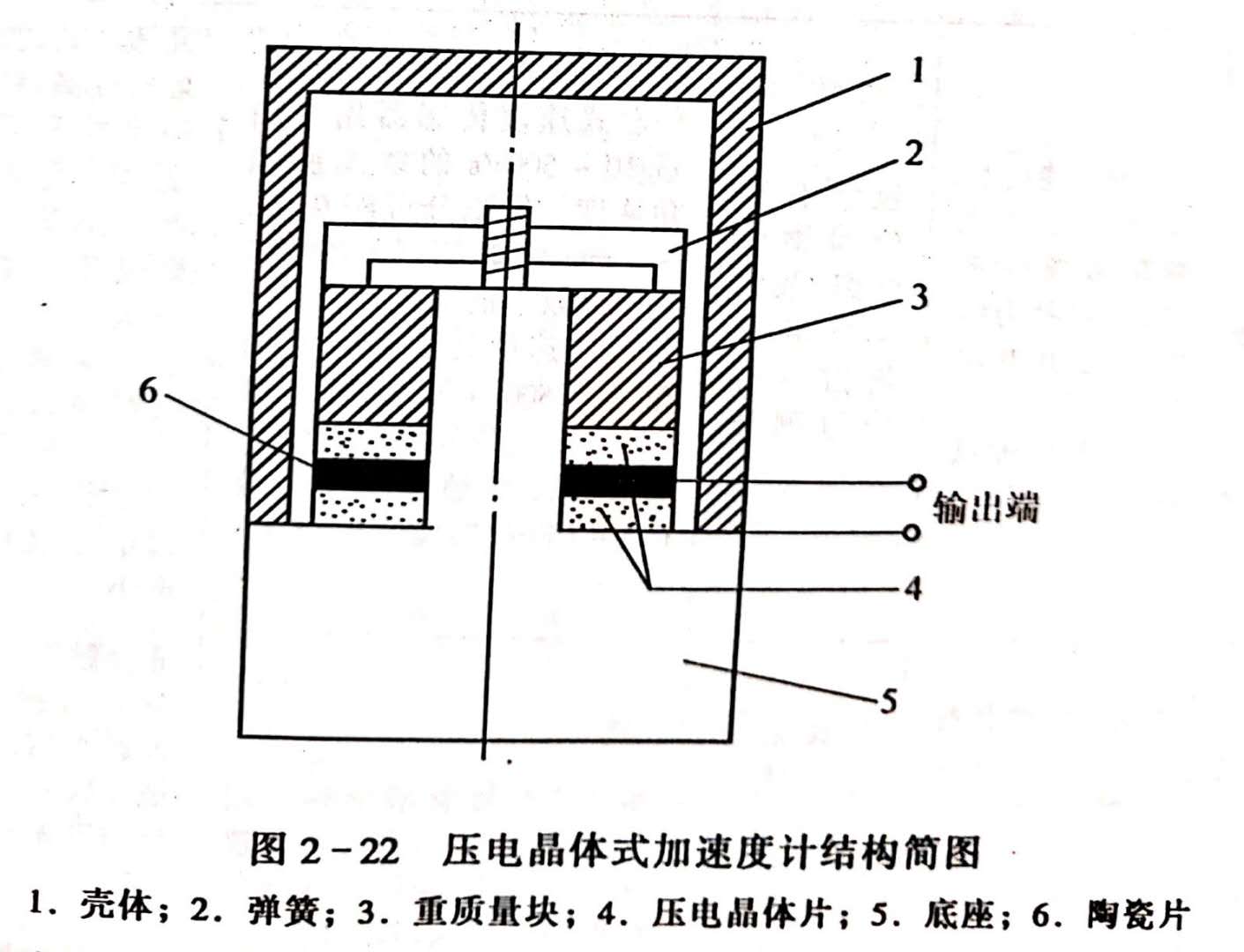

        YD系列壓電晶體式加速度計結構簡圖見圖2-22。它的殼體由金屬外殼1和底座5構成。在殼體內有硬彈簧2將重質量塊3壓緊。在重質量塊3下面有兩片壓電晶體片4。輸出端引線分別從陶瓷片6及外殼引出。當傳感器受到箭頭方向振動時，彈簧2和重質量塊3構成地震儀式加速度傳感器。重質量塊與底座的相對位移正比于殼體的加速度。壓電晶體在重質量塊交變壓力作用下，晶體片兩面產生與加速度成正比的交變電壓。         壓電晶體式傳感器的優點是可以體積很小，故可用于測量小的振動系統的振動，靈敏度高，結構簡單，頻率響應平直。缺點是易受溫度響應。常用的傳感器的適用范圍列入表2-14。
