土壤耐壓力的校驗計算
        對初步確定的基礎尺寸應進行檢驗計算，分兩方面進行校驗計算。
       基礎的校驗計算在假定基礎是絕對剛性、土壤的彈性壓縮應力是沿基礎底面均勻分布的條件下進行的。這個假定與實際是接近的。
按下列公式確定土壤上的總荷重量
        P= G:+ G Gh
式中：P—土壤總荷重量，kg
        G—基礎的重量，kg
        G—帶鋸機的重量，kg
        G—被加工件最大重量，kg
        對于土壤上總荷重量的計算，還應包括旋轉件的不平衡度產生的慣性力、電動機的反扭矩、外部傳動皮帶的張緊力等，但其值不大，故可省略不計。
校驗的計算公式為：
        P=p-F
式中：p—土壤的單位壓力，kgm2；
        F—基礎的底面積

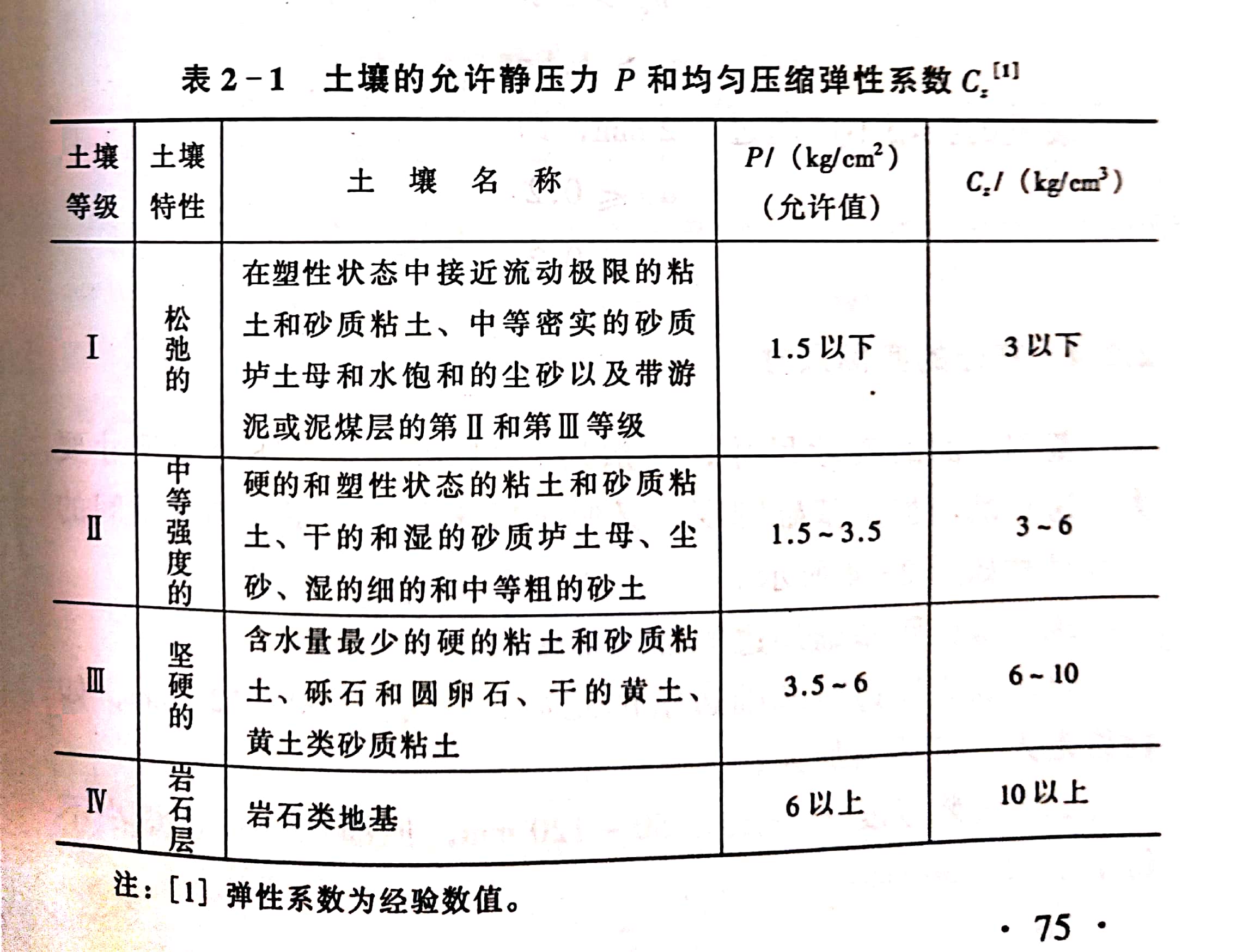

        土壤的允許靜壓力可從表2-1查出，兩者對照即可知道初步確定的基礎面積能否滿足要求。 土壤的允許壓力與土壤的彈性變形相平衡，所以
        p= fC
式中：C—土壤均勻壓縮的彈性系數，kg/cm
        F—土壤的彈性變形量，cm。
動力檢驗計算
       動力校驗計算的方法是，確定基礎(包括機床)的固有頻率，并與強迫振動頻率比較；確定安裝后強迫振動的振幅，并與允許的振幅值比較。
基礎(包括機床)每分鐘的固有頻率按下式確定：
       垂直方向：n2=9.5/C。F M
       水平方向：n。=9.55 CF M
式中：M——全部裝置的質量，ts2/m；
       C—土壤均勻壓縮的彈性系數，kg/m3
       C—土壤彈性剪切系數，kg/cm3，C。=0.5C，；
       F—基礎的底面積，cm2。
強迫振動的振幅按下列近似公式計算
      垂直方向
90P
(.-
M(n
n2)
      水平方向
90P
mar
a.
M(n2-n2)
式中：Pm—在垂直方向周期性干擾力的最大值，kg；
P
在水平方向周期性干擾力的最大值，k
g
n—千擾力的頻率。
為避免共振，必須使：
>2n
n2>1.5n
裝置的振幅不應超過0.2mm，即
a。≤0.2
a,≤0.2
基礎的實際尺寸

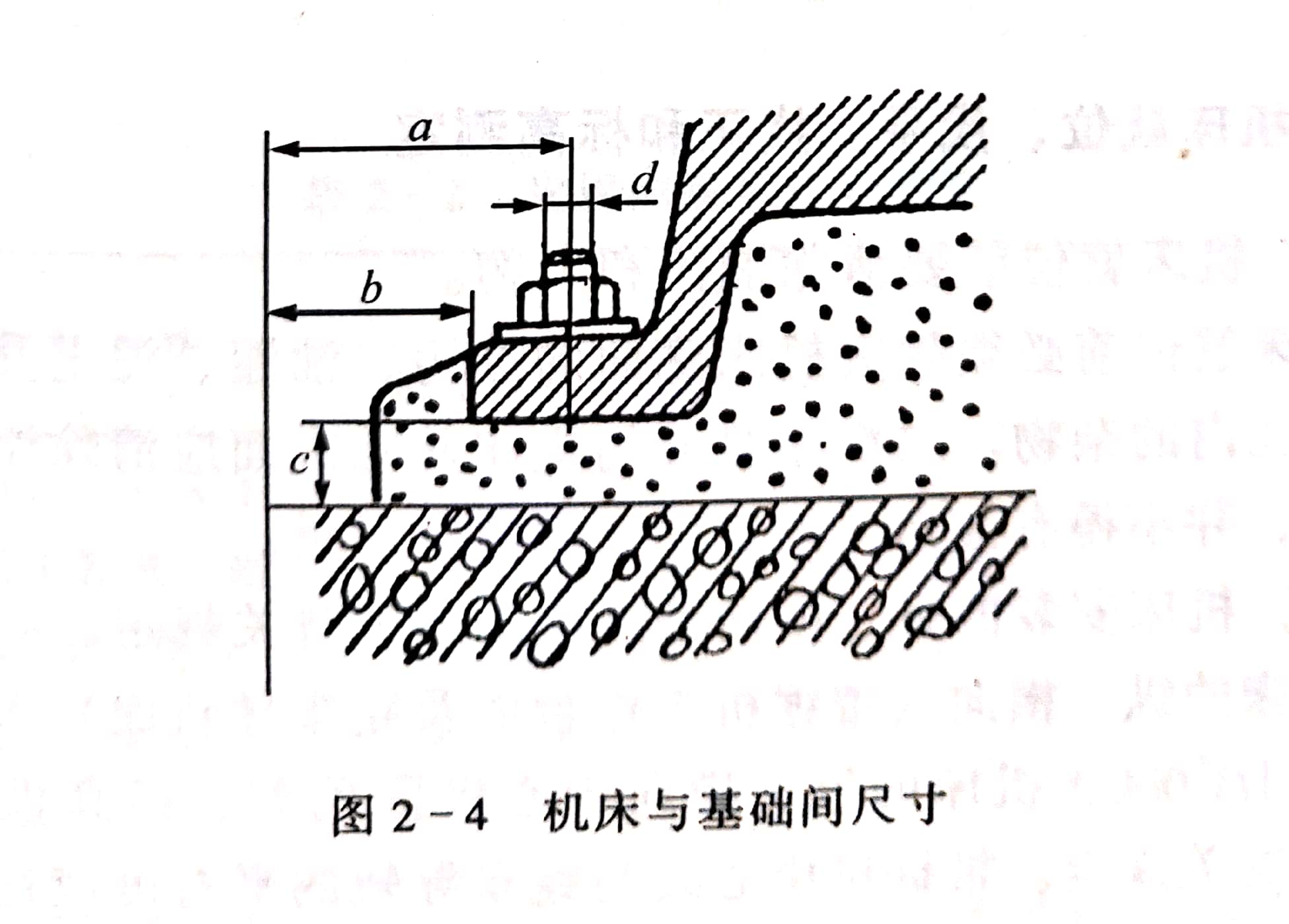

       基礎平面的實際尺寸，一般應比機床底座的外輪廓尺寸要大，這樣既增加了基礎剛度，又便于機床調整。機床與基礎間的
般尺寸如圖2-4所示。
        地腳螺栓距基礎外邊的距離a≥4d；機床底座周邊與基礎邊沿的距離b一般為50~120mm，如檢修走人，可適當加大；
        二次灌漿厚度c一般為50~120mm，但灌漿層厚度最小不得小于25~30mmo
