帶鋸機上料裝置與接料裝置
文章出處:瑞福祥帶鋸機廠家 人氣:發表時間:2019-03-13 13:38:15
[導讀]:輔助裝置包括車上翻料和卸料裝置、車下裝料裝置。按傳動方式,有機械的、氣壓的和液壓的。這些裝置的作用是使原木在跑車上成最佳位置。 圖1-37為兩種鏈?zhǔn)椒狙b置,其中左側的為車上翻
輔助裝置包括車上翻料和卸料裝置、車下裝料裝置。按傳動方式,有機械的、氣壓的和液壓的。這些裝置的作用是使原木在跑車上成最佳位置。
圖1-37為兩種鏈?zhǔn)椒狙b置,其中左側的為車上翻木裝置,左側的為車下裝料裝置。
車上翻木器鏈條位置低于車盤滑導面,并且根據需要可以抬起來承擔原木重量。鏈條由電動機帶動,翻木器轉動時,鏈條翻轉原木。通過油缸控制桿式推木器4可以把原木剩余部分跑車上推下去。
車上裝料裝置的鏈條由電動機帶動,鏈條運動翻轉原料。瑞福祥帶鋸機裝料的各種動作均是通過氣動來實現的。

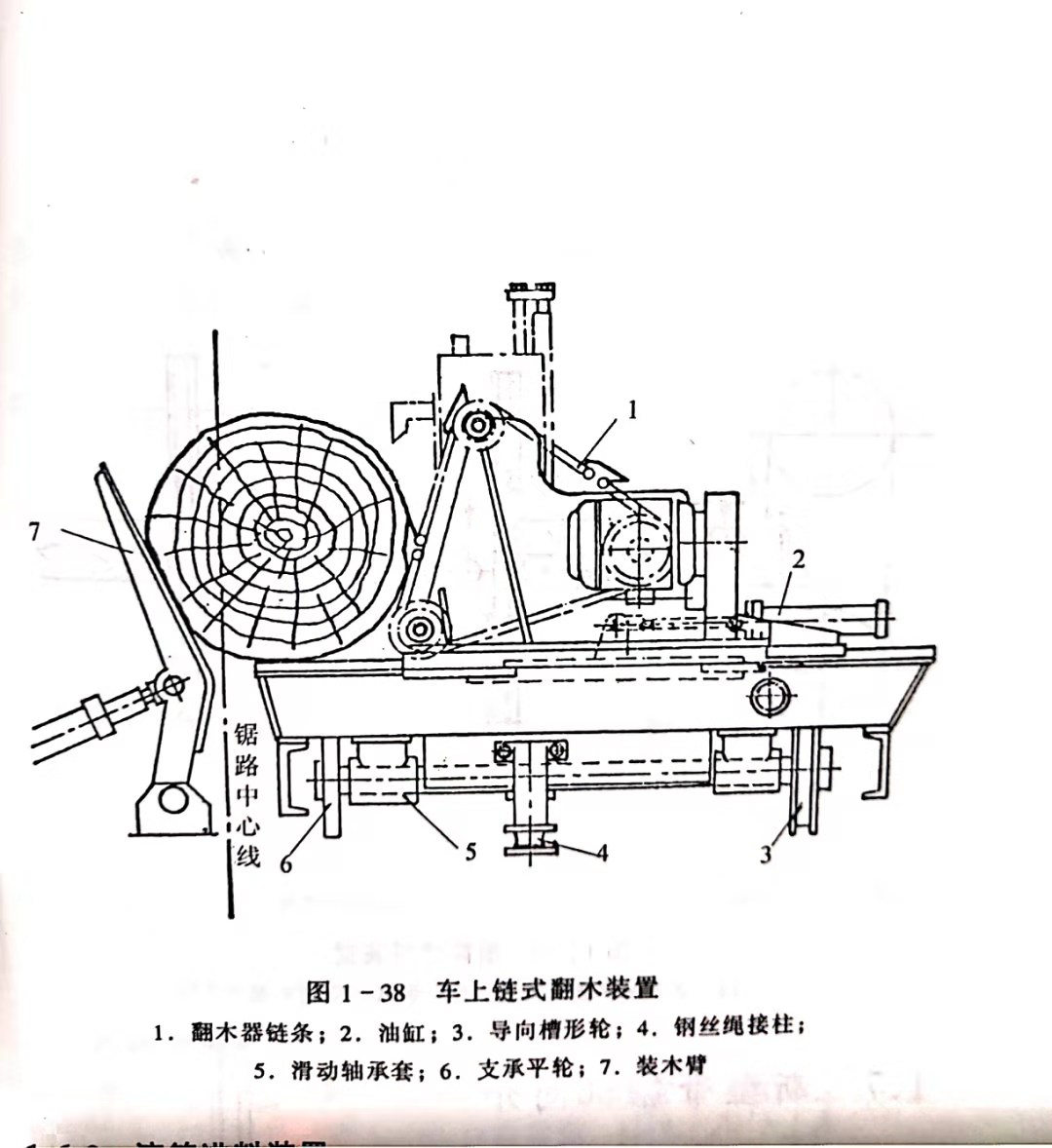

圖1-38為車上鏈?zhǔn)椒狙b置。該裝置由電動機、制動器減速器和傳動鏈組成。鏈條上裝3個翻木爪。鏈條工作邊通常位于卡木樁基準面之后不和原木接觸。需要時,上滑板及其裝在上面的翻木器用油缸推動,使鏈條工作邊和原木表面接觸。此時為使原木不從跑車上落下來,在卡鉤沒有卡住原木的情況下,仍保持和立樁基準面接觸,在裝木一側,用裝木臂7靠緊原木,立式帶鋸機原木放在跑車水平基準面上。開動電動機帶動鏈條轉動,鏈條及其翻木爪和原木接觸并翻轉原木。原木一到達要求位置,翻木電動機1斷電,制動器進行制動,鏈條停止轉動,卡鉤將原木固定在所選擇的位置,裝木臂落下。
圖1-37為兩種鏈?zhǔn)椒狙b置,其中左側的為車上翻木裝置,左側的為車下裝料裝置。

車上裝料裝置的鏈條由電動機帶動,鏈條運動翻轉原料。瑞福祥帶鋸機裝料的各種動作均是通過氣動來實現的。
圖1-38為車上鏈?zhǔn)椒狙b置。該裝置由電動機、制動器減速器和傳動鏈組成。鏈條上裝3個翻木爪。鏈條工作邊通常位于卡木樁基準面之后不和原木接觸。需要時,上滑板及其裝在上面的翻木器用油缸推動,使鏈條工作邊和原木表面接觸。此時為使原木不從跑車上落下來,在卡鉤沒有卡住原木的情況下,仍保持和立樁基準面接觸,在裝木一側,用裝木臂7靠緊原木,立式帶鋸機原木放在跑車水平基準面上。開動電動機帶動鏈條轉動,鏈條及其翻木爪和原木接觸并翻轉原木。原木一到達要求位置,翻木電動機1斷電,制動器進行制動,鏈條停止轉動,卡鉤將原木固定在所選擇的位置,裝木臂落下。
