這是跑車的“心臟”機構。它的精度直接影響著鋸割木材的規格質量、出材率。
       搖尺裝置的種類較多，下面介紹4種。

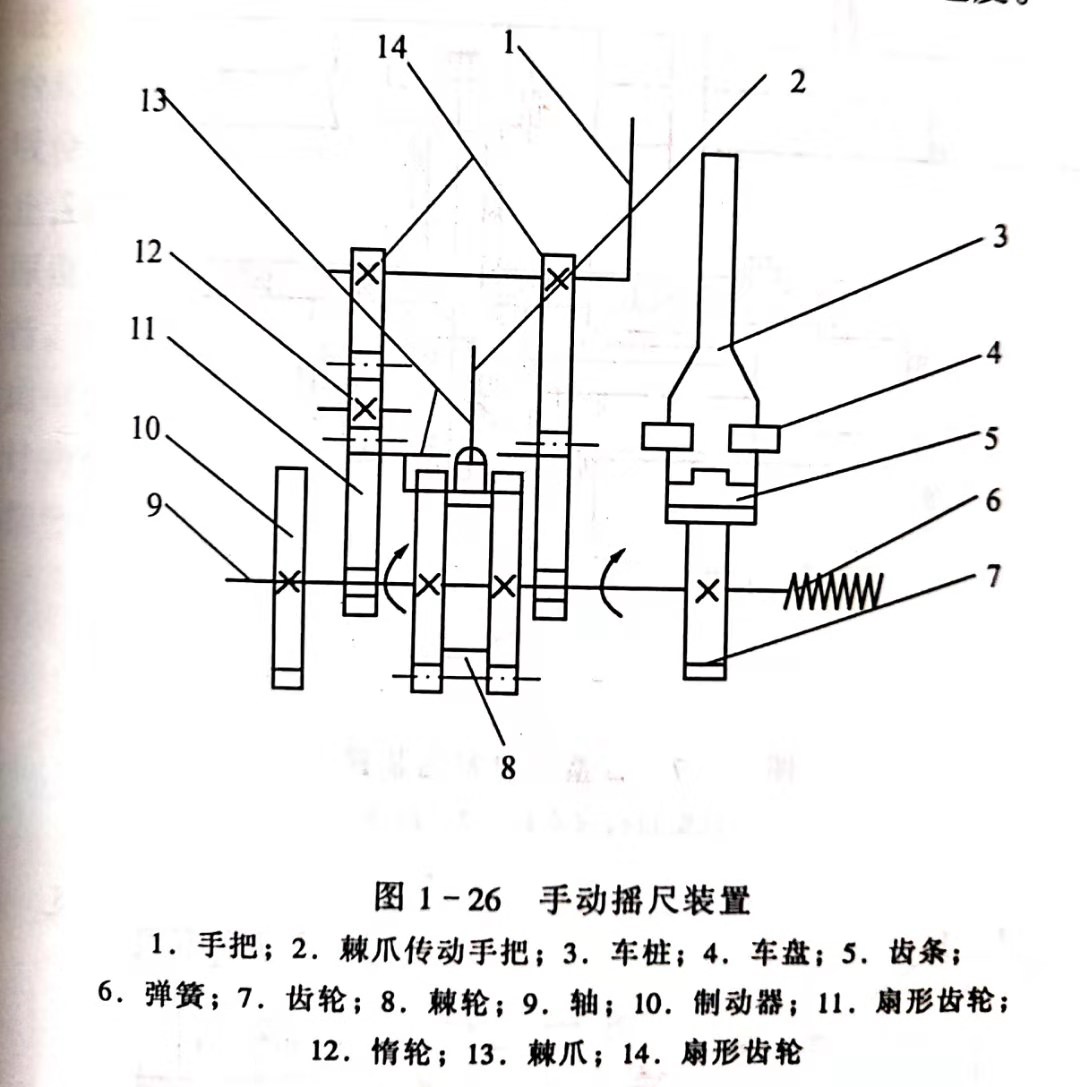

       (1)手動搖尺裝置。圖1-26為手動搖尺裝置原理圖。扳動手把1，兩個扇形齒輪14向順(反)時針?lè)较蜣D(zhuǎn)過一個角度經惰輪12，使扇形齒輪11的棘爪13進行反(順)時針?lè)较驍[動，并使棘輪8進行反(順)時針?lè)较蜣D(zhuǎn)動。通過軸9、齒輪7齒條5，使車樁3移動，達到原木側向進給的目的。當向相反方向扳動手把1時，則右側棘爪13起作用，并使車樁向同一方向運動。所以，只要不斷地前后扳動手把1車樁就可進行連續的進給。鋸割完畢后，轉動手把2，提起棘爪，在彈簧6的作用下車樁迅速退回。借助制動器10可適當?shù)販p緩車樁退回速度。        (2)帶自整角機搖尺裝置。它由安裝在跑車車樁上的自整角機發送裝置和安裝在操作臺內的自整角機接收裝置所組成。

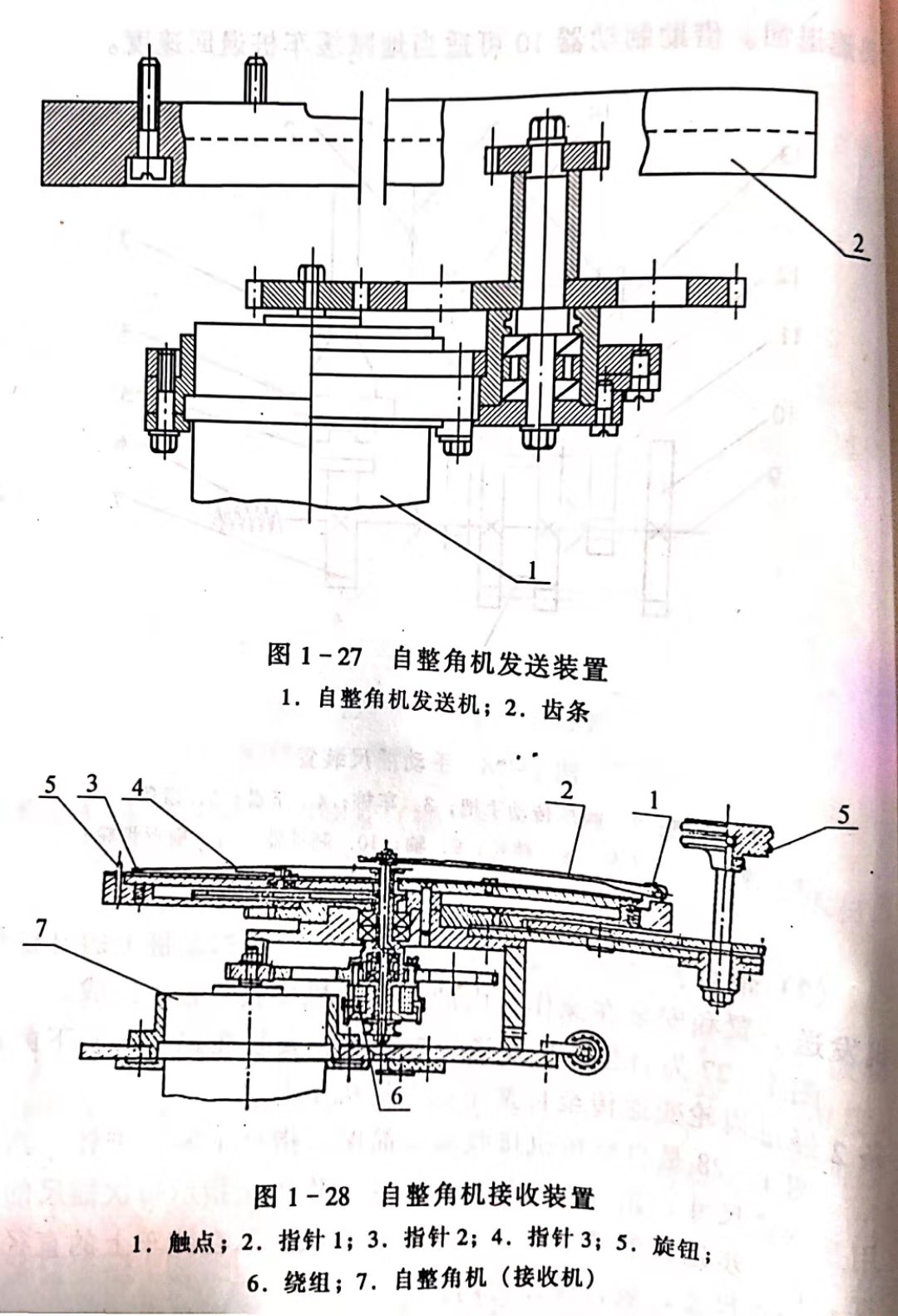

       圖1-27為自整角機發送裝置簡圖。安裝在跑車車樁下的條2經過齒輪變速傳至自整角機發送機1上。
       圖1-28是自整角機接收裝置簡圖。指針1為步進針，其作用是預選尺寸；指針2為積累針，它的作用是指示每次播尺的數據，校對步進針的準確度；指針3是用來指示在跑車上的直徑數值和剩余尺寸，裝在操作臺內。        預選尺寸時，首先撥動帶有刻度的刻度盤(安裝在操作臺上)預選所需步進量，使步進針1對準刻度盤的某一數值，然后按下步進電鈕并松開手后，跑車上立樁側向移動電動機驅動各立樁一起側向進給，同時帶動跑車上的自整角機發送機旋轉，操作臺里的自整角機接收機亦隨之同步旋轉。與此同時，電磁離合器吸合時，步進針1也隨接收機7旋轉。當轉到碰到定觸點時為止，電磁離合器釋放，立樁停止運動，步進針在重錘作用下回歸原位，這樣，第一次步進動作完成，第二次步進仍按上述運動進行。在如圖1-29所示情況下，搖尺量預選值為60時制材應考慮鋸路影響，按一次搖尺按鈕松手后，攜有金屬片的指針a與累計指針同時順時針轉，a轉至刻度60后自動復零位。這時累計指針?biāo)傅闹导礊殇徃钤竞穸鹊氖Ｓ嘀怠?br />        這種搖尺裝置可以精確地控制加工板方材的厚度，并廣泛應用于帶鋸機上。
